شرح تزوير الفولاذ: الأنواع، وتزوير الفولاذ الكربوني واختيار المواد

ما هو تزوير الصلب

تشكيل الفولاذ هو عملية تصنيع يتم فيها تشكيل قطعة العمل الفولاذية عن طريق تطبيق قوة الضغط - من خلال الطرق أو الضغط أو الدرفلة - بينما يتم تسخين المادة إلى حالة بلاستيكية أو العمل في درجة حرارة الغرفة. والنتيجة هي مكون ذو هندسة محددة، والأهم من ذلك، بنية حبيبية داخلية مصقولة توفر خصائص ميكانيكية متفوقة بشكل كبير على تلك التي يمكن تحقيقها عن طريق الصب أو التصنيع من مخزون القضبان . إن الحدادة ليست مجرد عملية تشكيل؛ إنها عملية تعدين تعمل على تحسين المواد التي تعمل بها بشكل أساسي.

عندما يتم صب الفولاذ، تنتج عملية التصلب بنية حبيبية خشنة، وفي بعض الأحيان شجرية مع وجود فراغات محتملة، ومسامية، ومناطق عزل. يضغط التشكيل ويعيد تنظيم هذا الهيكل، ويغلق العيوب الداخلية، ويحسن حجم الحبوب، ويوجه تدفق الحبوب ليتبع محيط الجزء النهائي. على سبيل المثال، يحتوي قضيب التوصيل المطروق على تدفق حبيبي ينحني عبر نصف قطر القضيب وشعاعه - وهو نفس المسار الذي ستسلكه أحمال الشد والانحناء في الخدمة. هذا المحاذاة هو السبب وراء مقاومة الأجزاء المطروقة لفشل الكلال بفعالية كبيرة في تطبيقات التحميل الديناميكي.

يتم استخدام عملية الحدادة في كل الصناعات الصعبة تقريبًا: يتم إنتاج مكونات مجموعة نقل الحركة للسيارات، والأجزاء الهيكلية الفضائية، وأجسام صمامات النفط والغاز، ومعدات البناء، والأدوات اليدوية، والمعدات العسكرية بشكل روتيني كمطروقات. أي تطبيق لا يكون فيه الفشل خيارًا ويجب ضمان الموثوقية الميكانيكية على مدى فترة خدمة محددة هو مرشح للصلب المطروق.

تزوير أنواع الصلب: العمليات وكيف تختلف

إن تشكيل الفولاذ ليس عملية واحدة - فهو يشمل عدة طرق متميزة، كل منها يناسب أشكال هندسية مختلفة للأجزاء، وأحجام الإنتاج، ومتطلبات التسامح، وأنواع المواد. إن اختيار طريقة الحدادة الصحيحة لا يقل أهمية عن اختيار درجة الفولاذ المناسبة.

تزوير القالب المفتوح

في عملية التشكيل بالقالب المفتوح، يتم تشويه قطعة العمل بين قوالب مسطحة أو قوالب ذات شكل بسيط لا تغطي المادة بالكامل. يقوم المشغل بإعادة وضع قطعة الخام وتدويرها بين الضربات لتشكيلها بشكل تدريجي. يتم استخدام الحدادة بالقالب المفتوح للأجزاء الكبيرة - الأعمدة، والخواتم، والأسطوانات، والكتل - حيث تكون أدوات القالب المغلق باهظة الثمن أو حيث يكون الجزء كبيرًا جدًا بالنسبة لمجموعة القوالب. ويفضل أيضًا أن إنتاج مخصص أو منخفض الحجم حيث لا يمكن إطفاء الاستثمار في الأدوات على مدى فترة طويلة. تعد تفاوتات الأبعاد أوسع من أعمال القالب المغلق، وعادةً ما تكون المعالجة الثانوية مطلوبة للوصول إلى الأبعاد النهائية.

تزوير القالب المغلق (قالب الظهور).

يستخدم تزوير القالب المغلق قوالب علوية وسفلية متطابقة يتم تشكيلها على الشكل القريب من الشبكة للجزء النهائي. يتم وضع قطعة الخام الساخنة في تجويف القالب وضربها، مما يؤدي إلى تدفق المواد وملء الانطباع. يتم قطع الفلاش — المادة الزائدة التي يتم ضغطها عند خط فراق القالب — لاحقًا. تنتج هذه العملية أجزاء ذات تفاوتات أكثر صرامة في الأبعاد، وتشطيب أفضل للسطح، وخصائص ميكانيكية أكثر اتساقًا من أعمال القالب المفتوح. إنها طريقة التزوير السائدة لمكونات السيارات والمكونات الصناعية ذات الحجم الكبير مثل أعمدة الكرنك، وقضبان التوصيل، والتروس، والفلنجات، والأدوات اليدوية.

لفة تزوير والدحرجة الدائري

تعمل عملية التشكيل على تمرير قطعة خام ساخنة بين بكرات محيطية لتقليل المقطع العرضي وإطالة القطعة - المستخدمة في الأعمدة المدببة، والينابيع الورقية، وفراغات المحور. الدرفلة الحلقية هي نوع متخصص يتم فيه دحرجة القالب على شكل كعكة دونات بين شياق داخلي ولفافة مدفوعة خارجية، مما يقلل من سمك الجدار ويوسع القطر لإنتاج حلقات غير ملحومة. تُستخدم الحلقات المدرفلة على نطاق واسع في المحامل والفلنجات ومكونات أوعية الضغط وإطارات الفضاء الجوي. تنتج المتداول الدائري تدفق الحبوب المحيطي دون انقطاع - ميزة حاسمة في التطبيقات الدوارة أو التي تحتوي على الضغط.

تزوير الباردة

يؤدي التشكيل على البارد - الذي يتم إجراؤه في درجة حرارة الغرفة أو بالقرب منها - إلى إنتاج أجزاء ذات تشطيب سطحي ممتاز، وتفاوتات ضيقة للأبعاد، وأسطح مقواة بالعمل دون خطوة تسخين. يتم استخدامه على نطاق واسع للمثبتات والمسامير ورؤوس المقبس والمكونات الدقيقة الصغيرة. تتمثل المفاضلة في قوى تشكيل أعلى، وانخفاض الليونة أثناء المعالجة، والقيود على تعقيد الأجزاء مقارنة بالتزوير الساخن. تستخدم معظم الأجزاء المشكلة على البارد فولاذًا منخفض الكربون إلى متوسط ​​مع قابلية تشغيل جيدة على البارد.

المطروقات من الصلب الكربوني: الدرجات والخصائص والمعالجة الحرارية

يعد الفولاذ الكربوني المادة الخام الأكثر استخدامًا على نطاق واسع في تشكيل الفولاذ، وهو ذو قيمة كبيرة لمزيجه من التوفر وقابلية المعالجة ومجموعة واسعة من الخواص الميكانيكية التي يمكن تحقيقها من خلال المعالجة الحرارية. يتم تحديد المطروقات من الفولاذ الكربوني في مجالات البناء والزراعة والتعدين والنفط والغاز وتوليد الطاقة والآلات الصناعية العامة - في أي مكان تكون فيه القوة والمتانة وفعالية التكلفة هي محركات التصميم الأساسية.

يعد محتوى الكربون هو المتغير الوحيد الأكثر تأثيرًا في اختيار الفولاذ:

• الفولاذ منخفض الكربون (.25%0.25 درجة مئوية) - على سبيل المثال، AISI 1018، 1020: عالية الليونة، وقابلية الصقل ممتازة، ويمكن لحامها بسهولة. تستخدم للمطروقات التي تتطلب التشوه دون تشقق - الخطافات، والسلاسل، والأسنان الزراعية، والأقواس الهيكلية. لا تتم معالجته بالحرارة عادةً إلى درجة صلابة عالية؛ قوتها تأتي في المقام الأول من تصلب العمل وسمك القسم.
• فولاذ متوسط الكربون (0.25%–0.60% C) — على سبيل المثال، AISI 1040، 1045، 1050: مجموعة العمود الفقري للمطروقات الصناعية. يستجيب جيدًا للمعالجة الحرارية للتبريد والتلطيف، ويحقق قوة شد في نطاق 700-1000 ميجا باسكال اعتمادًا على حجم القسم ودرجة حرارة التخفيف. تعد AISI 1045 واحدة من أكثر الدرجات المحددة عالميًا للأعمدة والتروس والمحاور وقضبان التوصيل حيث يلزم تحقيق توازن القوة والمتانة والقدرة على التشغيل الآلي.
• فولاذ عالي الكربون (0.60%-1.00% C) - على سبيل المثال، AISI 1060، 1080، 1095: صلابة أعلى ومقاومة التآكل بعد المعالجة الحرارية، ولكن انخفاض المتانة وقابلية اللحام. تستخدم في المطروقات الفولاذية الزنبركية وأدوات القطع ومكونات السكك الحديدية وأجزاء التآكل الزراعية. أكثر حساسية لتزوير نوافذ درجة الحرارة وتتطلب تحكمًا دقيقًا في التبريد لتجنب التشقق.

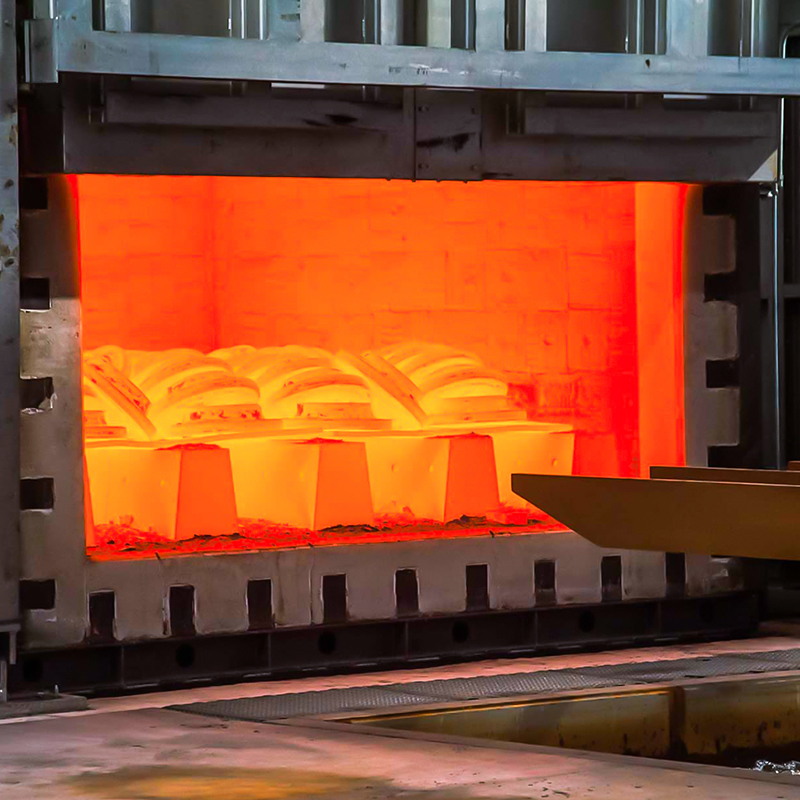

تؤدي المعالجة الحرارية بعد الحدادة إلى تغيير الخواص الميكانيكية النهائية لمكونات الفولاذ الكربوني بشكل كبير. التطبيع - تبريد الهواء من أعلى درجة الحرارة الحرجة العليا - يعمل على تحسين حجم الحبوب وتخفيف ضغوط الحدادة، مما ينتج بنية مجهرية موحدة ذات خصائص أساسية يمكن التنبؤ بها. التبريد والتلطيف (Q&T) يتضمن التبريد السريع من درجة حرارة الأوستنيت إلى تكوين مارتنسيت، يليه إعادة التسخين إلى درجة حرارة تخفيف يمكن التحكم فيها لاستعادة الليونة. يمكن أن تحقق المطروقات المصنوعة من الفولاذ الكربوني Q&T قوة إنتاج تتجاوز 800 ميجا باسكال مع صلابة مناسبة لمعظم التطبيقات الهيكلية. الصلب يتم استخدامه عندما يكون الحد الأقصى من قابلية التشغيل الآلي أو القابلية للتشكيل البارد مطلوبًا قبل إجراء مزيد من المعالجة.

أحد القيود العملية للمطروقات من الفولاذ الكربوني العادي هو قابلية التصلب - القدرة على تحقيق صلابة موحدة من خلال المقطع العرضي لجزء كبير. يتمتع الفولاذ الكربوني بصلابة أقل من سبائك الفولاذ؛ في المقاطع السميكة، يبرد اللب ببطء شديد أثناء التبريد ليتحول بالكامل إلى مارتنسيت، مما يؤدي إلى نواة أكثر ليونة. بالنسبة للمطروقات التي يزيد حجمها عن 75-100 مم تقريبًا في المقطع العرضي الحرج حيث يكون التصلب مطلوبًا، إضافات السبائك مثل الكروم أو الموليبدينوم أو النيكل تم تقديمها - نقل المواصفات من الكربون العادي إلى درجات سبائك الصلب مثل 4140، أو 4340، أو 8620.

الفولاذ الكربوني المطروق مقابل الفولاذ المصبوب والمصنع: عندما يكون اختلاف العملية مهمًا

إن الاختيار بين الفولاذ الكربوني المطروق، والفولاذ المصبوب، والقضبان المُشكَّلة هو في الأساس مقايضة بين الأداء الميكانيكي، والتعقيد الهندسي، وحجم الإنتاج، وتكلفة الوحدة. تعتبر كل عملية مثالية في سياق معين، والخطأ الهندسي هو تطبيق إحدى العمليات حيث تكون الأخرى أكثر ملاءمة.

الصلب الكربوني المطروق مقابل الفولاذ المصبوب: يسمح الصب بتعقيد هندسي أكبر بكثير - الممرات الداخلية، والتقطيعات السفلية، والأقسام المجوفة التي لا يمكن تحقيقها بدون عمليات ثانوية. لكن الفولاذ المصبوب له قيود متأصلة في البنية المجهرية: مسامية الانكماش، وفراغات الغاز، وهياكل الحبوب الخشنة التي تقلل من قوة الكلال وصلابة التأثير. بالنسبة للأجزاء الخاضعة للتحميل الدوري أو التحميل التصادمي — أعمدة الكرنك، ورؤوس المطرقة، وخطافات الرفع، وأجسام صمامات الضغط — فإن هيكل الحبوب الفائق للمطرقة يبرر ارتفاع تكلفة الأدوات والمعالجة. تظهر البيانات المنشورة باستمرار تحقيق مكونات الفولاذ الكربوني المزورة عمر التعب أعلى بنسبة 20-30% من الأجزاء المصبوبة المكافئة في ظل ظروف تحميل مماثلة، مع قيم تأثير شاربي أفضل بكثير، خاصة في درجات الحرارة تحت الصفر.

الصلب الكربوني المطروق مقابل القضبان المصنعة: يحتوي الجزء المقطوع آليًا من مخزون القضبان المدرفلة على هيكل حبيبي موجه على طول اتجاه تدحرج القضيب. عند تصنيعه في شكل معقد، ينقطع تدفق الحبوب، حيث يجري بشكل مستقيم عبر الجزء بغض النظر عن الشكل الهندسي. وعلى النقيض من ذلك، فإن الجزء المطروق لديه تدفق حبيبي يتبع محيط الجزء. بالنسبة لعمود ذو حواف مصنوع من شريط، فإن الحبوب تعمل بشكل محوري عبر نصف قطر الحافة - وهو اتجاه ضعيف لأحمال الثني والقص التي تواجهها الحافة بالفعل. إن الحدادة المكافئة سيكون لها تدفق حبيبي منحني عبر الحافة، ويتماشى مع مسارات الضغط. في التطبيقات ذات الدورة العالية أو التطبيقات الحرجة للسلامة، هذا التمييز ليس أكاديميًا: إنه الفرق بين الجزء الذي يفي بعمر التصميم الخاص به والذي لا يفعل ذلك.

بالنسبة لفرق المشتريات ومهندسي التصميم، يكون التوجيه العملي واضحًا ومباشرًا: تحديد الفولاذ الكربوني المطروق عندما يحمل الجزء أحمالًا ديناميكية أو تأثيرًا أو تعبًا؛ تعمل في بيئات منخفضة الحرارة حيث يمثل التحول من اللدنة إلى الهشة مصدر قلق؛ أو هو عنصر بالغ الأهمية للسلامة حيث يكون للفشل الميداني عواقب وخيمة. استخدم البدائل المصبوبة أو المصنعة عندما تتطلب الهندسة ذلك، أو يكون التحميل ثابتًا في الغالب، أو تجعل قيود الحجم والتكلفة الاستثمار في الأدوات غير عملي.
